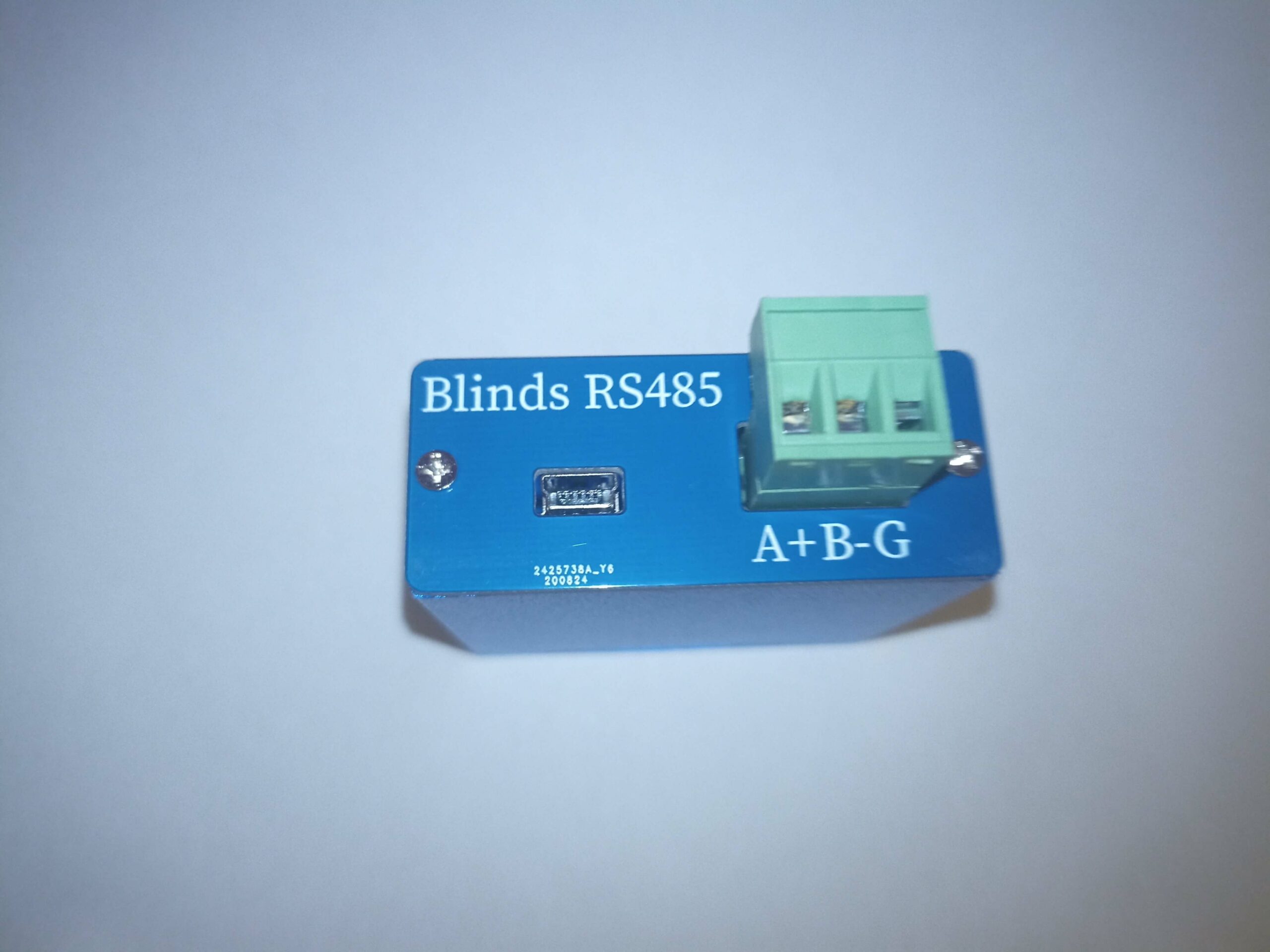

Blinds-RS485 (USB). Устройство управления штор с приводом Dooya и Akko по интерфейсу RS485.

Описание

«Blinds-RS485 (USB)» — Устройство управления шторы с приводом по RS-485

Устройство предназначено для интеграции электрокарнизов, жалюзи, рулонных штор с электроприводом и подобных устройств, поддерживающих протокол RS-485 компании Dooya ( в России бренд Akko) в системы «Умного дома»  Home Assistant, Domoticz, MajorDoMo, Node-Red и т.п.

Подключается к любым устройствам, имеющим интерфейс  USB-host или USB-OTG (компьютеры, ноутбуки, микрокомпьютеры типа raspberry pi, планшеты, значительная часть смартфонов, tv-box, роутеры со свободным ПО).

*По запросу возможна поставка контроллера штор со входом по RS-485 или RS-232.

В первую очередь предназначено для использования в системах «Умный дом».  Может быть интегрировано в системы на базе открытых платформ таких как Home Assistant и Domoticz. Кроме этого устройство управления шторами с обратной связью может применяться в системах умный дом, где используется протокол Modbus.  Таким образом все типы внутренних солнцезащитных систем включая электрокарнизы, рулонные шторы, карнизы римских штор и жалюзи могут быть интегрированы в умные дома на базе контроллеров WirenBoard,  EasyHomePLC, Crestron.

Ключевые особенности:

• • Простой протокол взаимодействия. Команды — простые текстовые сообщения.
  • Все особенности реализации низкоуровнего протокола — тайминги, расчёт контрольной суммы, учёт особенностей различных моторов — выполняются внутри устройства.
  • Можно опрашивать устройства, узнавать состояние в котором устройство находится — открыто, закрыто, насколько закрыто, открывается, закрывается, находится в состоянии покоя или в режиме программирования. Это недоступно по обычному радиопротоколу, но есть в протоколе RS-485.
  • Вы получаете все преимущества управления не по радиоканалу, а по проводам — высокая надёжность, защищённость, обратная связь.
  • Сложность создаваемых сценариев ограничена только вашим воображением.
  • Количество поддерживаемых устройств Akko: 254 группы, в каждой из которых до 254 устройств (всего до 64516).

Подключение штор и жалюзи Akko (Dooya) по RS485

Перечень команд и их описание.

Видео того, как это работает.

Пример подключения штор и жалюзи в Home Assistant по протоколу RS485.

Технические параметры Blinds-RS485 (USB) для автоматических жалюзи, рольштор, электрокарнизов:

• • универсальность устройства RS485 — возможность интеграции в любые системы Умного дома
  • простота установки и настройки
  • интерфейсы: мини USB, RS-485
  • габариты: 58 мм*53 мм*24 мм
  • рабочая температура: -10С ~ +50C

Разработчик: Акко (Россия)

Страна происхождения: Россия

Гарантия: 5 лет
